DECISIÓN DE NEGOCIO

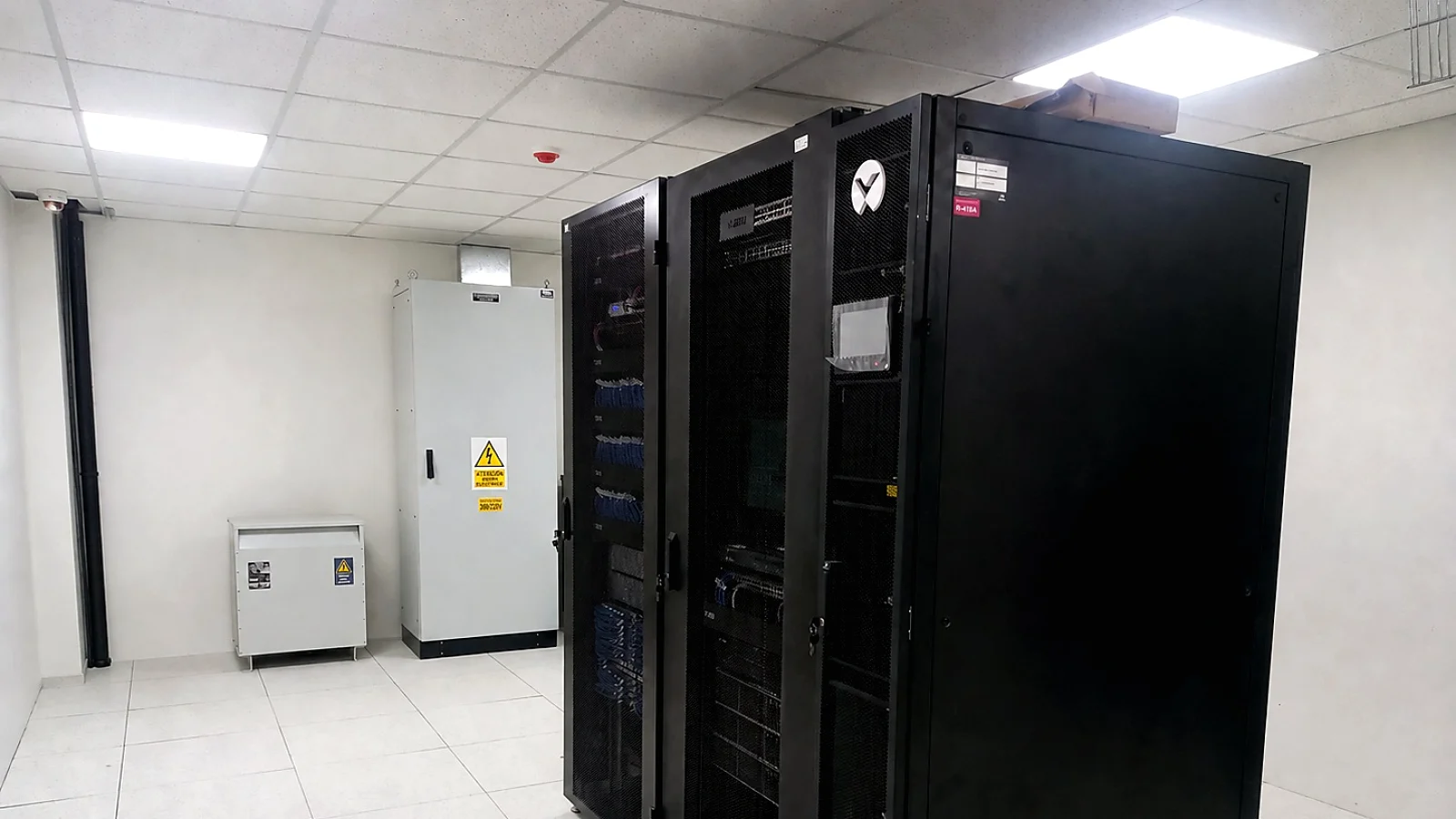

Un Data Center no es solo una sala con racks
Es un sistema de infraestructura que debe sostener cargas tecnológicas durante su vida útil. El diseño comienza definiendo qué servicios deben continuar, qué interrupciones son aceptables y cómo se mantendrá cada subsistema; después se dimensionan espacio, energía, climatización, conectividad, seguridad y monitoreo.
ANTES DEL PLANO
1. Requisitos previos: qué debe resolver el Data Center
La capacidad no se define contando gabinetes. Primero se identifican cargas actuales y proyectadas, servicios críticos, dependencias, crecimiento, ventanas de mantenimiento y consecuencias de una interrupción. Las metas de recuperación y continuidad son decisiones del negocio que deben convertirse en criterios de ingeniería.
Carga TI y crecimiento
Equipos, potencia real, densidad por gabinete, puertos, almacenamiento, virtualización y reserva para expansión.
Impacto de la falla
Servicios esenciales, tiempo tolerable de interrupción, dependencias externas y estrategia operativa durante contingencias.
Mantenimiento posible
Personal, repuestos, rutas de acceso, bypass, ventanas, procedimientos y capacidad de intervenir sin riesgos innecesarios.
SITIO Y DISTRIBUCIÓN
2. Arquitectura física, riesgos y capacidad de expansión
La selección del lugar debe considerar amenazas del entorno, accesibilidad, estructura, rutas de ingreso de equipos y servicios, separación de áreas, control de accesos, protección contra incendio y posibilidades reales de crecimiento. La distribución interior debe facilitar el flujo de aire, el cableado, la evacuación y el mantenimiento.
Emplazamiento
- Riesgos externos, agua, polvo, vibración y exposición.
- Acceso para equipos, personal y respuesta a emergencias.
- Disponibilidad de energía y telecomunicaciones.
- Espacio para ampliación y equipos auxiliares.
Espacios
- Sala TI, áreas eléctricas y apoyo claramente definidas.
- Cargas estructurales y anclaje de gabinetes.
- Pasillos operables y rutas de mantenimiento.
- Sellado de penetraciones y compartimentación.
Rutas
- Trayectorias independientes cuando la arquitectura lo exige.
- Separación entre potencia y telecomunicaciones.
- Bandejas dimensionadas y accesibles.
- Reserva de capacidad sin obstruir el flujo de aire.
Protección
- Detección temprana y respuesta contra incendio.
- Control de acceso por zonas.
- CCTV, registros y condiciones de iluminación.
- Procedimientos de emergencia coordinados.
CADENA ELÉCTRICA
3. Energía: capacidad, selectividad y mantenimiento
El análisis debe seguir la energía desde la acometida hasta la carga TI. Se revisan fuente normal y de respaldo, transferencia, UPS, baterías, tableros, distribución, PDU, protecciones, puesta a tierra y monitoreo. El dimensionamiento incluye demanda, crecimiento, eficiencia, corrientes de arranque, autonomía y condiciones ambientales.
Capacidad no es redundancia
Tener potencia disponible no significa que la carga sobreviva a la falla o mantenimiento de un componente. La topología debe mostrar rutas, puntos únicos de falla y condiciones de transferencia.
Redundancia no es certificación
Expresiones como N, N+1 o 2N describen capacidad o caminos, pero no acreditan por sí solas un nivel “Tier” ni conformidad TIA-942. Eso exige alcance, diseño, verificación y, si se declara certificación, un organismo autorizado.
Protección coordinada
Las protecciones deben despejar fallas de forma selectiva para evitar que una incidencia localizada desconecte cargas sanas. El estudio y los ajustes deben corresponder a los equipos instalados.
Mantenimiento seguro
Bypass, aislamiento, señalización y procedimientos deben permitir intervenir sin improvisación. Una ruta redundante que nunca se prueba puede fallar justo cuando se necesita.
La infraestructura eléctrica y de climatización debe diseñarse como un conjunto, porque la carga eléctrica de TI se convierte casi íntegramente en calor que debe extraerse.
CONTROL AMBIENTAL
4. Climatización: retirar calor sin crear puntos críticos
La solución térmica parte de la carga sensible real y prevista, no solo del volumen de la sala. Se evalúan condiciones de ingreso del aire a los equipos, distribución, recirculación, bypass de aire, humedad, filtración, condensación, contención y comportamiento ante la pérdida de una unidad.
Carga térmica
Potencia de equipos TI, UPS, iluminación, personas, envolvente y reserva de crecimiento.
Flujo de aire
Pasillos fríos y calientes, orientación de gabinetes, sellado de espacios y reducción de recirculación.
Condiciones
Sensores en puntos representativos y límites compatibles con la clase ambiental de los equipos, conforme a la guía ASHRAE aplicable.
Respuesta a fallas
Alarmas, secuencias, capacidad remanente y tiempo de reacción térmica ante pérdida de climatización.
No existe una temperatura universal que garantice un buen diseño. Importan la clase del equipo, las condiciones de entrada, la uniformidad, la estabilidad, el consumo y la capacidad del sistema para responder a cambios y fallas.
COMUNICACIONES Y PROTECCIÓN
5. Cableado, monitoreo y seguridad física

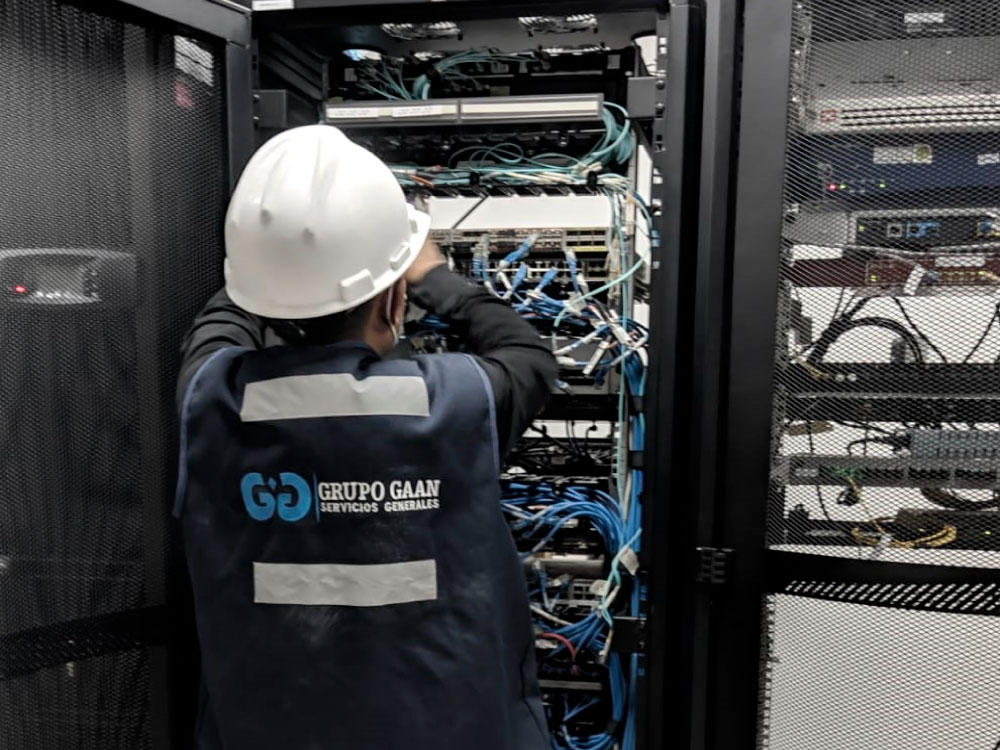

El Data Center necesita una arquitectura de telecomunicaciones documentada, rutas controladas, gabinetes organizados, puesta a tierra, etiquetado y pruebas. La conectividad debe poder mantenerse y ampliarse sin perder trazabilidad ni bloquear la circulación del aire.
Telecomunicaciones
- Entradas, backbone y distribución definidos.
- Separación y diversidad de rutas según el riesgo.
- Capacidad de bandejas y reserva controlada.
- Enlaces identificados y certificados.
Monitoreo
- Energía, UPS, baterías y tableros.
- Temperatura, humedad y fugas.
- Climatización, alarmas y estados críticos.
- Registro, escalamiento y respuesta.
Seguridad física
- Acceso por perfiles y zonas.
- Videovigilancia con cobertura verificable.
- Registro de visitantes e intervenciones.
- Protección de llaves y credenciales.
Documentación
- Planos y diagramas conforme a obra.
- Inventario, puertos y circuitos.
- Resultados de certificación de cableado.
- Procedimientos y matriz de alarmas.
COMISIONAMIENTO
6. Pruebas integradas: demostrar que la solución funciona
La recepción no termina cuando cada equipo enciende. El comisionamiento confirma requisitos, instalación, secuencias, alarmas y respuesta conjunta de los subsistemas. Las pruebas deben planificarse con responsables, riesgos, condiciones iniciales, criterios de aceptación y registro de resultados.
Inspección
Equipos, rutas, etiquetado, protecciones, puesta a tierra, sellos, limpieza y condiciones de seguridad.
Pruebas individuales
UPS, transferencia, baterías, generador, climatización, sensores, acceso, CCTV y detección.
Secuencias
Arranque, transferencia, bypass, alarmas, recuperación y comportamiento ante pérdida de componentes.
Carga y térmica
Comportamiento con carga representativa, distribución eléctrica y condiciones ambientales en puntos críticos.
Pruebas integradas
Escenarios que obligan a energía, control, climatización, seguridad y operación a responder como sistema.
Cierre
Hallazgos, correcciones, retest, capacitación, planos, manuales, garantías y línea base de operación.
ENTREGABLES
7. Qué debe recibir el cliente
| Entregable | Para qué sirve | Contenido mínimo |
|---|---|---|
| Memoria de diseño | Explica decisiones y capacidad. | Requisitos, supuestos, cálculos, topología, redundancia y crecimiento. |
| Planos conforme a obra | Permiten operar y modificar con control. | Arquitectura, energía, climatización, cableado, seguridad y rutas. |
| Inventario y etiquetado | Relaciona activos con su ubicación. | Equipos, circuitos, puertos, gabinetes, sensores y códigos. |
| Protocolos de prueba | Demuestran el desempeño instalado. | Método, criterios, resultados, hallazgos, correcciones y retest. |
| Operación y mantenimiento | Reduce improvisación y riesgo. | Manuales, MOP/SOP, alarmas, responsables, repuestos y cronograma. |
| Capacitación y cierre | Transfiere la solución al equipo responsable. | Sesiones, actas, garantías, pendientes y línea base. |
PREGUNTAS FRECUENTES
Antes de diseñar o ampliar un Data Center
¿Cuándo una sala técnica puede considerarse un Data Center?
Cuando integra de forma planificada infraestructura TI, energía, climatización, telecomunicaciones, seguridad, monitoreo, operación y mantenimiento para cumplir requisitos de capacidad y continuidad. Un rack aislado no demuestra esas condiciones.
¿N+1 significa que el Data Center está certificado?
No. N+1 describe una relación de capacidad en un subsistema. Una certificación exige evaluar un alcance formal mediante el esquema y la entidad autorizada correspondiente.
¿El diseño debe comenzar por elegir la UPS?
No. Primero se definen cargas, crecimiento, continuidad, autonomía, mantenimiento y riesgos. Después se seleccionan topologías y equipos coherentes con esos requisitos.
¿Es suficiente probar cada equipo por separado?
No. Las pruebas individuales son necesarias, pero también deben verificarse secuencias y escenarios integrados para comprobar que los subsistemas responden juntos.
¿Qué normas sirven como referencia?
TIA-942 e ISO/IEC 22237 organizan requisitos de infraestructura; ASHRAE aporta criterios térmicos y energéticos. La edición y las partes aplicables deben definirse según el alcance y el contrato.
REFERENCIAS TÉCNICAS
Fuentes consultadas
- TIA-942-C: estándar de infraestructura de telecomunicaciones para Data Centers, publicado en mayo de 2024.
- Programa de certificación TIA-942: alcance y condiciones para una declaración formal de conformidad.
- ISO/IEC 22237-1:2021: conceptos generales y clasificación de disponibilidad, seguridad y eficiencia energética.
- Serie ISO/IEC 22237: partes vigentes de construcción, energía, control ambiental y seguridad.
- ASHRAE Datacom Series: recursos de TC 9.9 sobre condiciones ambientales, refrigeración y energía.
- ASHRAE - Operations and Maintenance: comisionamiento, línea base y procedimientos de operación.
