Diseño de un Data Center: requisitos, infraestructura y pruebas
21/02/2022
DECISIÓN DE INFRAESTRUCTURA
El cableado no termina cuando el enlace “da red”
Un sistema profesional debe soportar las aplicaciones previstas, permitir mantenimiento sin improvisación y dejar evidencia de cómo fue instalado y probado. La categoría del cable es importante, pero también lo son la topología, las rutas, los gabinetes, la administración, PoE, la puesta a tierra y la recepción técnica.
BASE FÍSICA DE LA RED
1. Qué es el cableado estructurado
Es el conjunto organizado de cableado balanceado de cobre, fibra óptica, conectores, paneles, gabinetes, rutas, espacios y reglas de administración que permite transportar servicios de telecomunicaciones dentro de un edificio o campus. Su valor está en separar la infraestructura permanente de los equipos activos que cambian con mayor frecuencia.
La familia ANSI/TIA-568 y la serie ISO/IEC 11801 definen sistemas genéricos capaces de soportar voz, datos, video y servicios que también pueden incorporar alimentación eléctrica. El objetivo no es depender de una sola aplicación o fabricante, sino construir una plataforma interoperable y mantenible.
Entrada y backbone
Interconectan edificios, salas y pisos mediante cobre o fibra según distancia, capacidad y entorno.
Cuartos y gabinetes
Concentran paneles, organizadores, equipos, energía, puesta a tierra y reservas.
Cableado horizontal
Une el cuarto de telecomunicaciones con las salidas o puntos de servicio del área atendida.
Área de trabajo
Integra tomas, cordones y conexiones finales para usuarios, cámaras, Wi-Fi, telefonía y control.
ANTES DE COTIZAR
2. Diseñe servicios, capacidad y crecimiento
El levantamiento debe identificar puestos, puntos inalámbricos, cámaras, teléfonos, control de acceso, impresoras, equipos de automatización y reservas. También debe revisar distancias, rutas disponibles, interferencias, ocupación de canalizaciones, condiciones ambientales, energía de respaldo y ubicación de gabinetes.
Demanda actual
- Cantidad y ubicación de dispositivos.
- Velocidades y aplicaciones críticas.
- Enlaces de cobre, fibra y redundancia.
- Necesidades de PoE por tipo de equipo.
Crecimiento
- Reserva de puertos, paneles y unidades de rack.
- Capacidad disponible en rutas y bandejas.
- Nuevas áreas, usuarios y servicios.
- Ciclo de vida esperado de la infraestructura.
Entorno
- Ruido electromagnético, temperatura y humedad.
- Riesgos mecánicos, polvo, agua y acceso.
- Reacción al fuego exigida al cable.
- Separación y coordinación con otras instalaciones.
Operación
- Disponibilidad y ventanas de intervención.
- Responsables de cambios y documentación.
- Monitoreo, mantenimiento y repuestos.
- Criterios de aceptación antes de la entrega.
DESEMPEÑO DEL CANAL
3. Categoría 6, categoría 6A y fibra: cómo decidir
La selección no debe reducirse al precio por metro. Debe considerar la aplicación, la distancia, la vida útil, la densidad de cables, PoE, el ambiente electromagnético y el sistema completo de conectividad. ANSI/TIA-568.2-E es la revisión vigente para cableado balanceado y sus componentes; ISO/IEC 11801-1 define requisitos generales para cableado genérico de múltiples fabricantes.
| Alternativa | Uso de referencia | Decisión de diseño |
|---|---|---|
| Categoría 6 | Acceso empresarial general y Gigabit Ethernet. | Evaluar crecimiento, distancia y condiciones si se pretende migrar a mayores velocidades. |
| Categoría 6A | 10GBASE-T hasta el canal normalizado completo y aplicaciones de mayor demanda. | Revisar mayor diámetro, radios de curvatura, ocupación, conectividad y control de diafonía externa. |
| Fibra óptica | Backbone, edificios, distancias mayores, alta capacidad o inmunidad electromagnética. | Definir tipo de fibra, conectores, polaridad, pérdida admisible, reserva y método de prueba. |
| Enlace dedicado | Puntos Wi-Fi, cámaras, sensores o equipos con terminación directa. | Definir si corresponde salida convencional o MPTL y certificar con el método aplicable. |
La alimentación PoE exige revisar potencia del equipo, capacidad del switch, calibre y construcción del cable, longitud, agrupamiento y disipación térmica. No basta con confirmar que existe tensión en el extremo: la solución debe operar dentro de las condiciones previstas y conservar margen.
EJECUCIÓN CONTROLADA
4. Rutas, terminaciones, gabinetes y administración
Una instalación puede usar componentes de buena categoría y aun así fallar por exceso de tensión, radios de curvatura inadecuados, destrenzado excesivo, conectores incompatibles, rutas saturadas, aplastamiento, proximidad a fuentes de interferencia o falta de organización.
Rutas y soportes
Bandejas, tuberías, canaletas y pasos dimensionados, accesibles y coordinados con electricidad, clima y protección contra incendios.
Terminaciones
Conectividad compatible, pares conservados, alivio de tensión, radios de curvatura y técnica repetible.

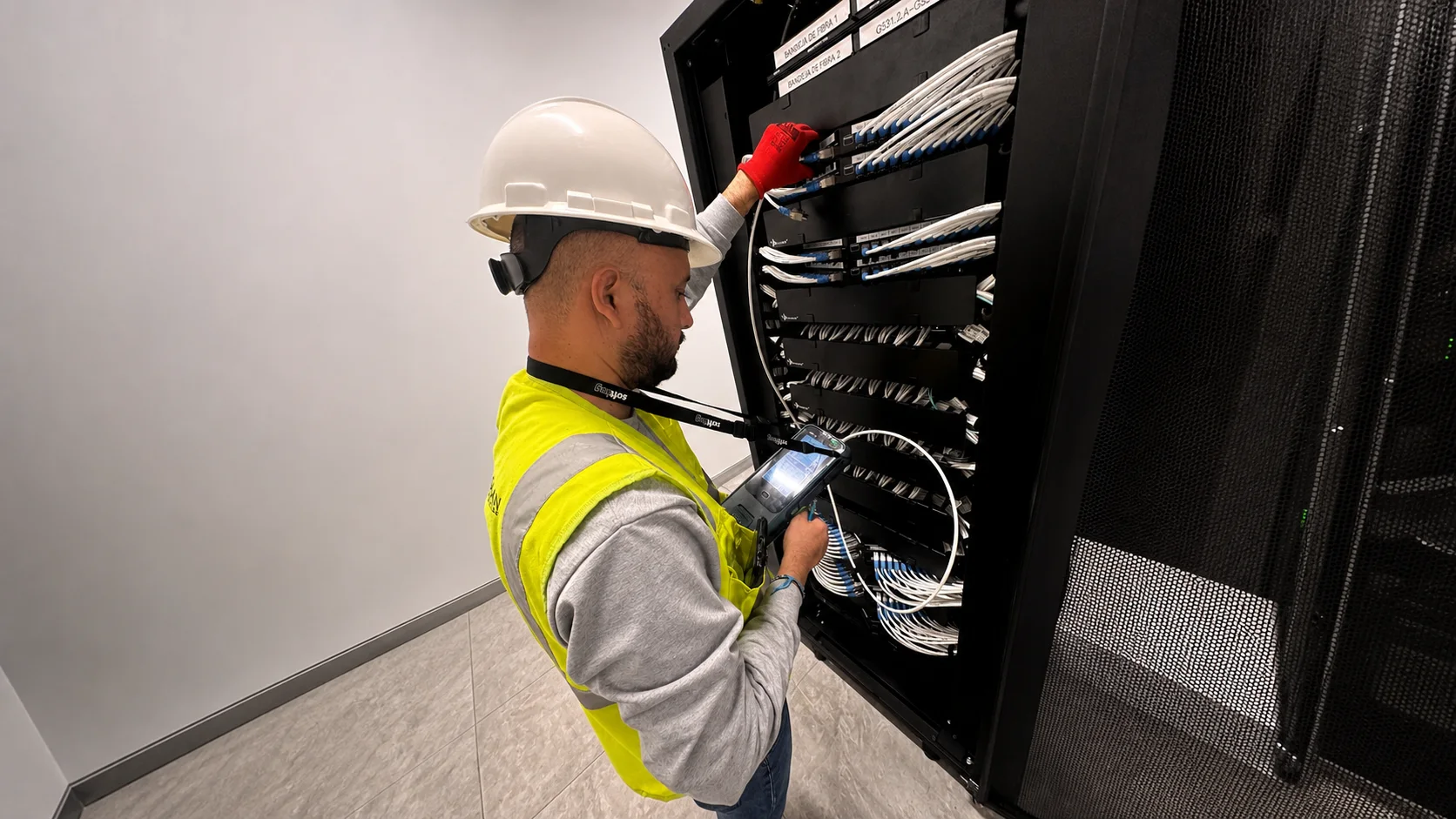

Gabinetes
Paneles, organizadores, switches, energía, ventilación, puesta a tierra, reserva y acceso seguro.
Administración
Identificadores consistentes en ambos extremos, puertos, rutas, planos, registros y control de cambios.
La norma ANSI/TIA-606 organiza la administración de la infraestructura. En la práctica, cada enlace debe poder rastrearse desde la salida hasta el panel y relacionarse con planos, reportes de prueba e inventario. Un etiquetado legible pero sin una convención documentada sigue siendo insuficiente.
EVIDENCIA DE DESEMPEÑO
5. Verificación, calificación y certificación no son lo mismo
Fluke Networks distingue tres niveles. La verificación comprueba continuidad, mapa de hilos y localización básica de fallas. La calificación determina si un enlace puede soportar una aplicación. La certificación mide los parámetros establecidos por TIA o ISO y entrega un resultado Pass o Fail para una categoría o clase.
| Nivel | Responde | Resultado esperado |
|---|---|---|
| Verificación | ¿Está conectado correctamente? | Mapa de hilos, continuidad, longitud aproximada y ubicación de fallas. |
| Calificación | ¿Puede soportar una aplicación? | Capacidad estimada para tecnologías Ethernet o PoE específicas. |
| Certificación | ¿Cumple la norma y categoría contratada? | Reporte por enlace con límite, parámetros, margen y resultado Pass o Fail. |
En cobre, la certificación evalúa parámetros como mapa de hilos, longitud, pérdida de inserción, pérdida de retorno, NEXT y otros indicadores de diafonía y margen. Debe seleccionarse el límite correcto —por ejemplo, enlace permanente, canal o MPTL— y conservarse el archivo original de resultados, no solo una captura o una hoja resumida.
RECEPCIÓN TÉCNICA
6. Qué debe exigir antes de aceptar la instalación
Inspección
- Rutas, soportes, sellos y penetraciones terminados.
- Radios, reservas y sujeciones sin daño visible.
- Gabinetes ordenados, accesibles y con capacidad remanente.
- Puesta a tierra y energía coordinadas según diseño.
Identificación
- Cada salida coincide con su puerto de panel.
- Etiquetas legibles, permanentes y no ambiguas.
- Planos y esquemas reflejan la obra ejecutada.
- Inventario de materiales, puertos y enlaces actualizado.
Pruebas
- Límite y método correctos para cada tipo de enlace.
- Resultado individual, no solo porcentaje general.
- Fallos reparados y enlaces nuevamente probados.
- Archivos originales y reporte final entregados.
Operación
- Puertos activos y servicios identificados.
- Reservas y crecimiento documentados.
- Garantías, versiones y responsables definidos.
- Procedimiento de cambios y mantenimiento entregado.
PREGUNTAS FRECUENTES
Antes de instalar o renovar el cableado
¿Qué es un sistema de cableado estructurado?
Es una infraestructura normalizada que integra medios de cobre o fibra, conectores, paneles, gabinetes, rutas, espacios, identificación y pruebas para soportar múltiples servicios.
¿Categoría 6 o categoría 6A?
Depende de las aplicaciones, distancias, PoE, crecimiento y ciclo de vida. Categoría 6A es la referencia cuando el proyecto exige 10GBASE-T en el canal completo normalizado.
¿Un probador de continuidad certifica el enlace?
No. Sirve para verificación básica. La certificación usa un instrumento y límite normativo que mide todos los parámetros exigidos y genera Pass o Fail.
¿Cuántos puntos de reserva deben dejarse?
No existe un porcentaje universal para todo proyecto. La reserva debe justificarse por crecimiento, criticidad, disponibilidad de rutas, densidad de puertos y costo de intervenir nuevamente.
REFERENCIAS TÉCNICAS
Fuentes consultadas
- TIA TR-42: topologías, componentes, instalación y pruebas de campo.
- TIA - ANSI/TIA-568.2-E: revisión vigente para cableado balanceado y componentes.
- ISO/IEC 11801-1:2017: requisitos generales para cableado genérico y servicios soportados.
- Fluke Networks - verificación, calificación y certificación: alcance de cada nivel de prueba.
- Fluke Networks - certificación del cableado instalado: parámetros y evidencia por enlace.
- Softing IT Networks - fundamentos de pruebas en cobre: terminología, categorías, clases y métodos de prueba.
- Softing IT Networks - certificación con WireXpert: enlace permanente, canal, E2E y MPTL.
